Prowadnica Kulkowa 9308 Z Blokadą 100% Wysuw dł.762mm 222kg

Opis produktu

Profesjonalna prowadnica kulkowa DZ9308 firmy Accuride wykonana ze stali w jasnym ocynku.

Prowadnica DZ9308-0030 ma długość 762 mm i udźwig 222 kg.
Posiada blokadę wysuwu w pozycjach wsuniętej i wysuniętej.
Odblokowanie za pomocą zewnętrznej żółtej dźwigni wystającej z przodu prowadnicy.
Każda prowadnica i prawa i lewa posiada własną dźwignię.
Prowadnice DZ9308 przystosowane są do obciążeń - od 154 kg do 227 kg na parę prowadnic.
Produkowane w długościach od 304.80 mm do 1524.00 mm.
Wysuw pełny 100%
Grubość prowadnicy 19.1 mm
Wysokość prowadnicy 76.2 mm

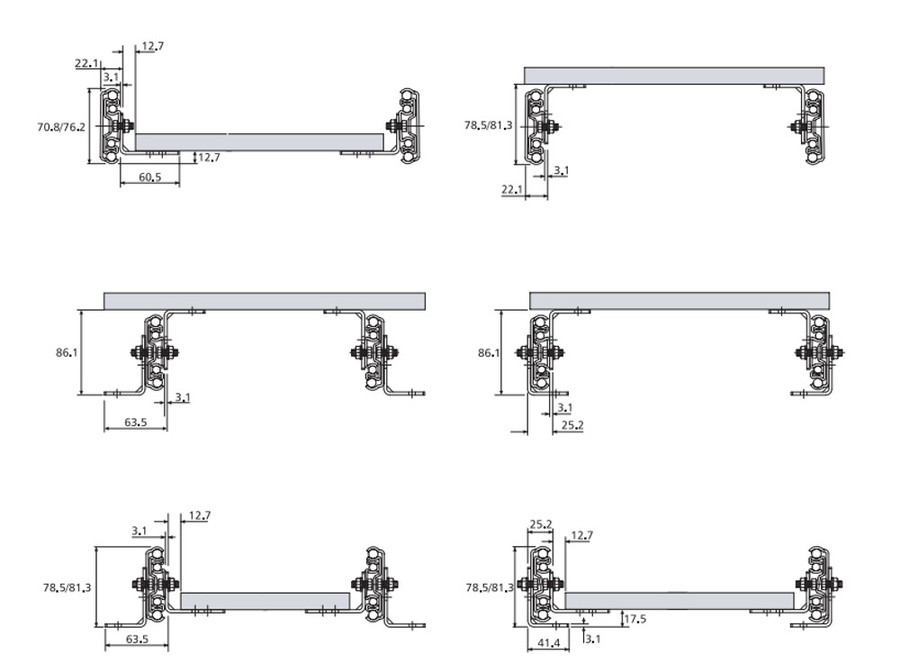

Alternatywnie można do niej dokupić kątowniki DZ634 umożliwiające montaż od spodu i z boku. Zdjęcie nr 6.

Ponieważ prowadnica 9308 różni się od prowadnicy 9301 tylko dźwignią blokującą można je montować razem w jednej szufladzie.

PRZYKŁAD :  prawa prowadnica 9308 z blokadą i lewa 9301 bez blokady. Muszą być tej samej długości.

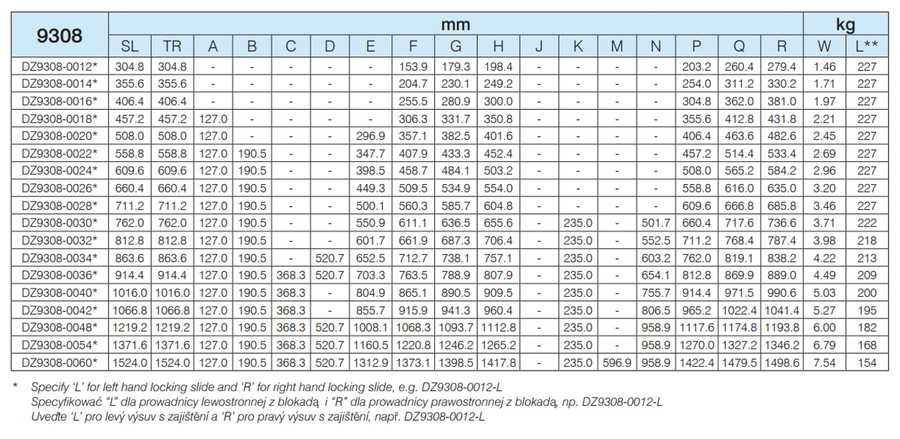

SL-długość
TR-wysuw
L-obciążenie

KPL = prawa + lewa

Rysunki techniczne DXF

Instrukcja instalacji
