Opis produktu
Profesjonalna prowadnica kulkowa DZ9308 firmy Accuride wykonana ze stali w jasnym ocynku.
Prowadnica DZ9308-0060 ma długość 1524mm i udźwig 182 kg.
Posiada blokadę wysuwu w pozycjach wsuniętej i wysuniętej.

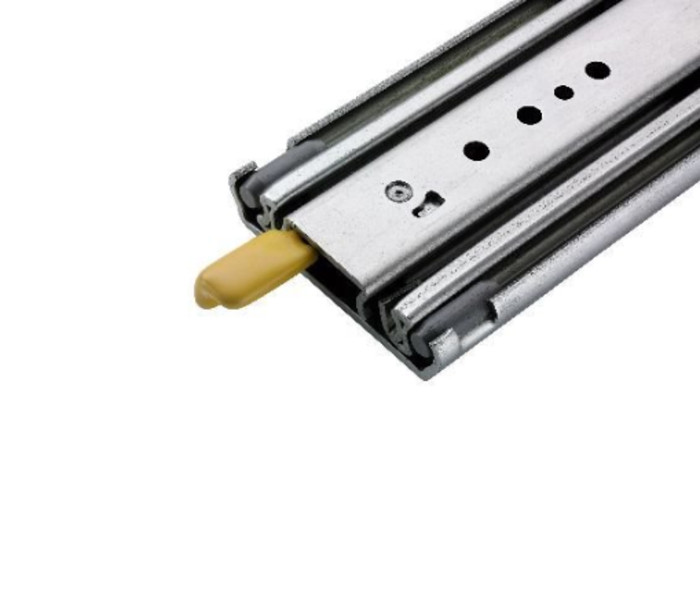

Odblokowanie za pomocą zewnętrznej żółtej dźwigni wystającej z przodu prowadnicy.
Każda prowadnica i prawa i lewa posiada własną dźwignię.
Prowadnice DZ9308 przystosowane są do obciążeń - od 154 kg do 227 kg na parę prowadnic, zależnie od długości prowadnicy
Produkowane w długościach od 254 mm do 1524.00 mm.
Wysuw pełny 100%
Grubość prowadnicy 19.1 mm
Wysokość prowadnicy 76.2 mm
Alternatywnie można do niej dokupić kątowniki DZ634 umożliwiające montaż od spodu i z boku. Zdjęcie nr 6.
Ponieważ prowadnica 9308 różni się od prowadnicy 9301 tylko dźwignią blokującą można je montować razem w jednej szufladzie.
PRZYKŁAD : prawa prowadnica 9308 z blokadą i lewa 9301 bez blokady. Muszą być tej samej długości.

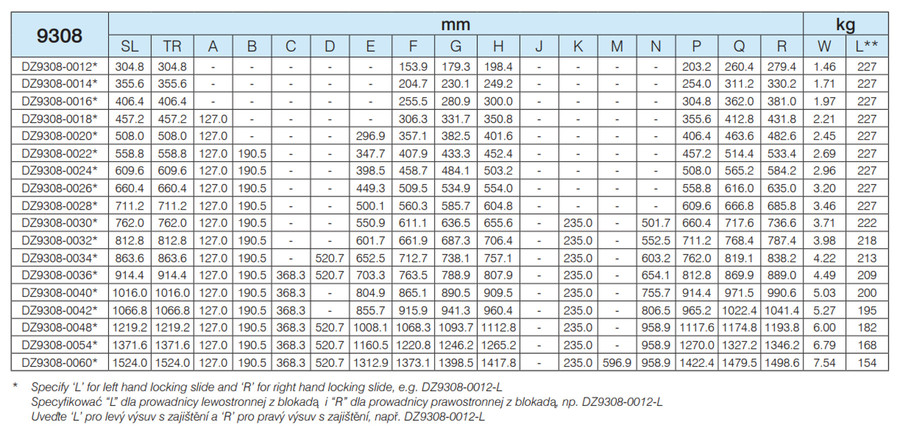

SL-długość
TR-wysuw
L-obciążenie
KPL = prawa + lewa
