Rączka ORION 18/P do drzwi przesuwnych - jasny brąz / dł. 270 cm

Opis produktu

Rączka ORION 18/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 18 mm – linia PREMIUM 75

System Aluprofil charakteryzuje się równą, cichą oraz długotrwałą pracą. Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

Istnieje możliwość zamówienia produktu w dowolnym kolorze wg palety RAL za dopłatą 100%.

Wymiary:

- długość: 270 cm

- szerokość: 2,5 cm

- wysokość: 2,8 cm

Materiał: aluminium

Kolor: jasny brąz

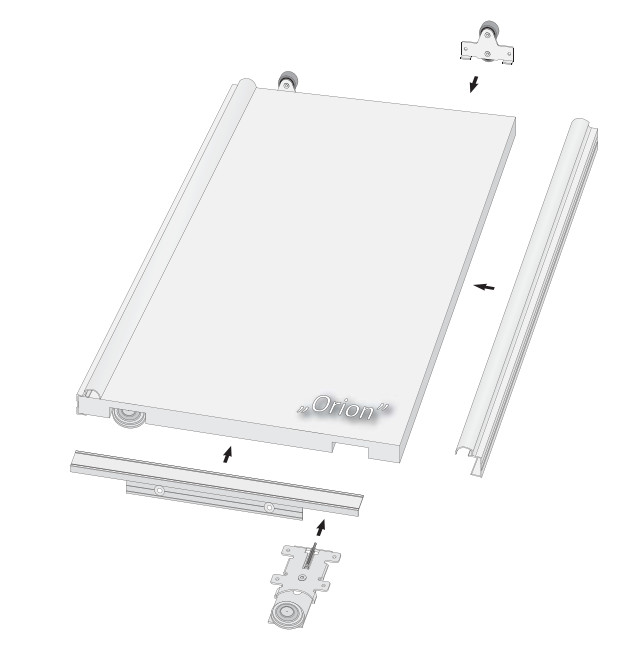

Aby skompletować system ORION, należy kupić (zdjęcie nr 2):

- wózek górny Premium 18-N

- wózek dolny Lexus 18

- tor górny 75/II

- tor dolny 75/II

- zaślepka toru dolnego 75/II

- kątownik L-17

Wymiary montażowe oblicza się wg wzorów:

- wysokość drzwi/rączki = wysokość światła otworu - 34 mm

- wysokość płyty = wysokość drzwi - 3 mm

- szerokość drzwi = (szerokość światła otworu + zakładka) : liczba drzwi

- szerokość płyty = szerokość drzwi - 3 mm

- długość kątownika/łącznika = szerokość drzwi - 50 mm

Istnieje możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów:

- zakładki do 2 szt. drzwi = 19 mm

- zakładki do 3 szt. drzwi = 38 mm

- zakładki do 4 szt. drzwi = 57 mm

Uwaga! Do montażu profilu (rączki) nie stosujemy kleju montażowego!

Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.

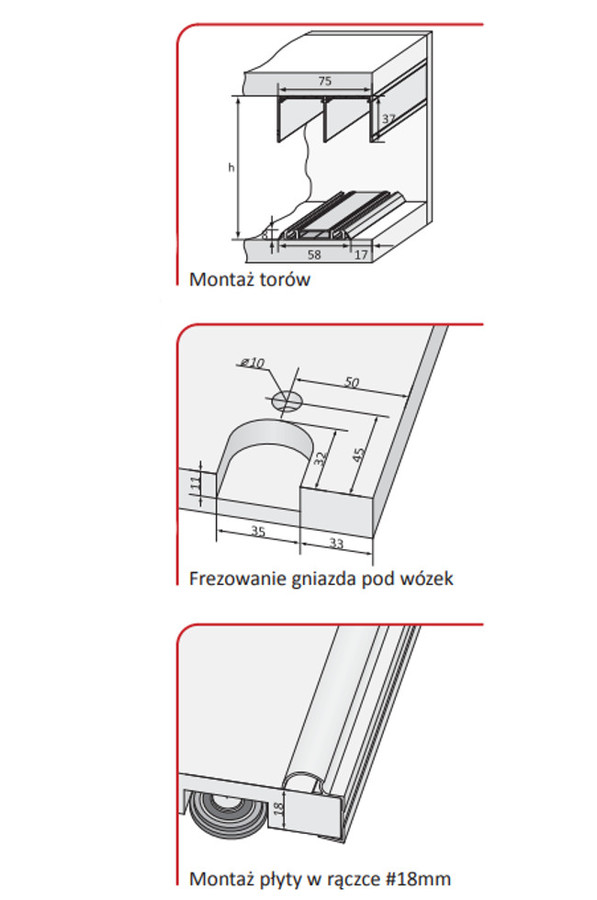

INSTRUKCJA MONTAŻU
