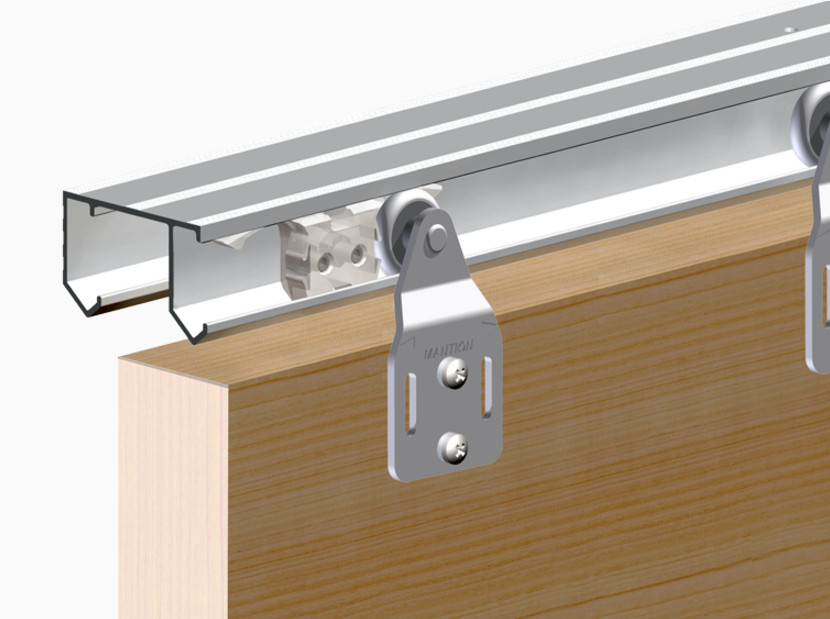

Zestaw HORUS HR15 do 2 drzwi przesuwnych / dł. 150 cm / 45 kg

Opis produktu

Zestaw HORUS HR15 do 2 drzwi przesuwnych / dł. 150 cm / 45 kg

Główną zaletą systemu Horus do drzwi przesuwnych przejściowych jest brak dolnego toru, co umożliwia montaż drzwi przesuwnych pomiędzy pomieszczeniami.

Firma Valcomp udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.

Zastosowanie: do drzwi z płyty meblowej lub drewna

Specyfikacja:

- ciężar drzwi: do 45 kg
- grubość drzwi: 16-40 mm
- długość prowadnicy: 1500 mm
- wózki łożyskowe: nylonowe rolki z tworzywa sztucznego na łożyskach kulkowych
- prowadnica aluminiowa

- wysokość drzwi powinna być mniejsza od światła otworu o 50 mm


Zestaw zawiera następujące elementy:

- prowadnica aluminiowa otworowana
- 2 szt. wózków 215-113
- 2 szt. wózków 215-214
- 1 kpl. prowadnika uniwersalnego 216-007
- 1 kpl. stoper 321-042

- 1 kpl. wkrętów
- instrukcja montażu


Oznaczenia w instrukcji montażu:

L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm) (zalecane 40mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu

INSTRUKCJA MONTAŻU
