Rączka PLUTON 18/P Do Drzwi Przesuwnych Jasny Brąz dł. 270 cm

Opis produktu

Rączka PLUTON 18/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 18 mm.

Linia Premium 75.

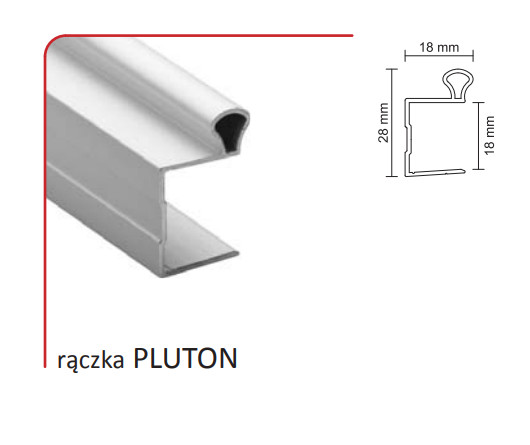

UWAGA: Pierwsze zdjęcie przedstawia tylko kształt profilu , rzeczywisty kolor znajduje się na ostatniej ilustracji .

Kolor jasny brąz.

Długość 270 cm.

Wykonana z aluminium.

Produkowany również w kolorze srebrnym.

Możliwość zamówienia w dowolnym kolorze wg palety RAL za dopłatą 100%.

System Alu-Profil charakteryzuje się równa, cichą oraz długotrwałą pracą.

Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

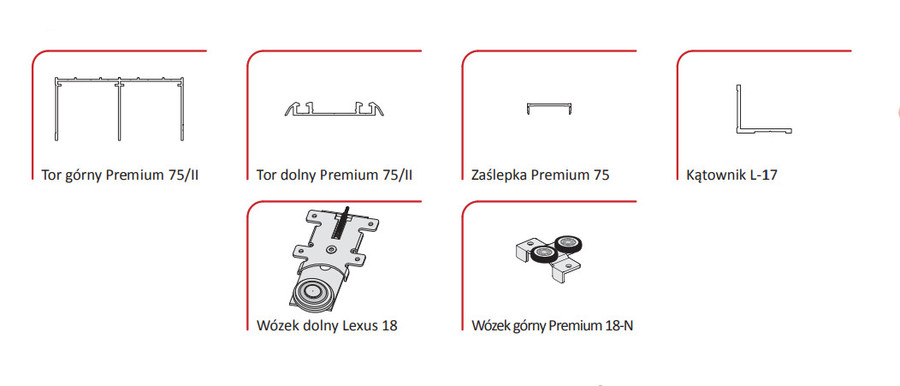

UWAGA !  Aby skompletować system PLUTON należy kupić: (fot. nr. 2)

- Wózek górny Premium 18-N

- Wózek dolny Lexus 18

- Tor górny 75/II

- Tor dolny 75/II

- Zaślepka toru dolnego 75/II

- Kątownik L-17

Aby obliczyć wysokość drzwi (rączki) wg wzoru:

należy od wysokości światła otworu = h ..... -34mm = ........ wysokość drzwi,

Aby obliczyć wysokość płyty:

wysokość drzwi ......... - 3mm = ......... wysokość płyty

Obliczenie szerokości płyty wg wzoru:

 należy do (szerokość światła otworu........ + zakładkę ........ ) : ilość drzwi .........

Aby obliczyć szerokość płyty:

szerokość drzwi ....... -4mm = .......... szerokość płyty

Aby obliczyć długość kątownika lub łącznika:

szerokość drzwi ....... -32mm = .......... długość kątownika lub łącznika

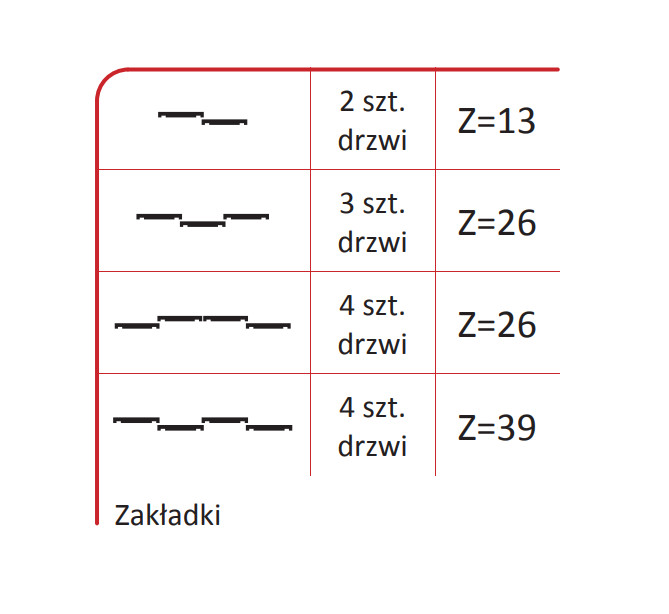

Możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów

Zakładki do 2 szt. drzwi = 13mm

Zakładki do 3 szt. drzwi = 26mm

Zakładki do 4 szt. drzwi = 26mm

Zakładki do 4 szt. drzwi = 39mm

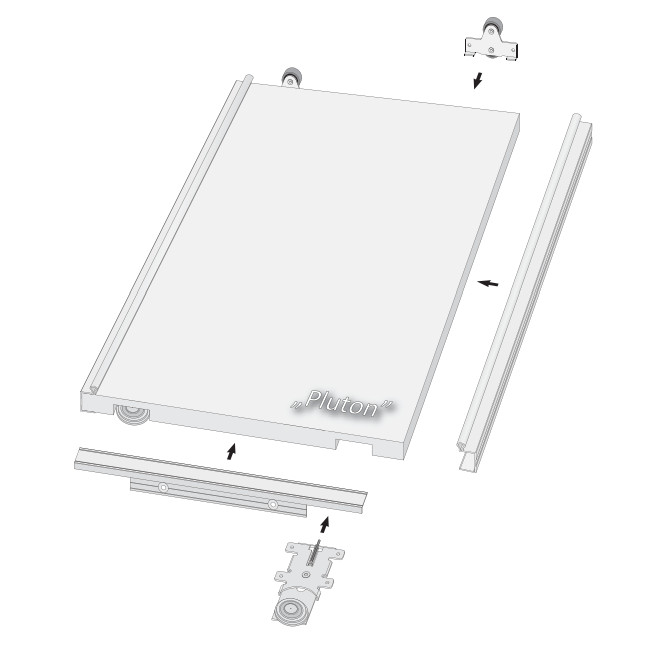

INSTRUKCJA MONTAŻU

UWAGA: do montażu Profilu (rączki) nie stosujemy kleju montażowego.

Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.
