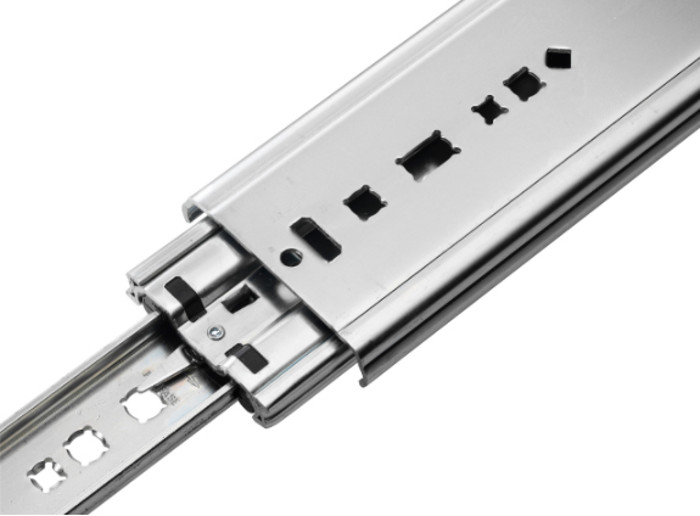

Prowadnica kulkowa DZ7957 / dł. 45.72 cm / 150 kg / wysuw 100%

Opis produktu

Prowadnica kulkowa DZ7957 / dł. 45.72 cm / 150 kg / wysuw 100%

Prowadnice DZ7957 do ciężkich i szerokich szuflad z funkcją rozłączania. Funkcja rozłączania umożliwia rozdzielenie elementów prowadnicy i zdecydowanie ułatwia montaż, co jest szczególnie pomocne w przypadku szerokich szuflad. Prowadnicę można również montować horyzontalnie (“płasko”) pod elementem wysuwanym, przy czym powoduje to zmniejszenie nośności prowadnicy do 25% wartości. Przy szerokich szufladach uchwyt powinien być zamontowany centralnie.

Zastosowanie:
- zapewnienie dostępu do automatów, np. bankomatów lub automatów sprzedażowych
- do przechowywania narzędzi
- w sklepach, wystawach i magazynach muzealnych
- w szerokich szufladach
- na liniach i stanowiskach montażowych

Dane techniczne:

- długość prowadnicy: 457,2 mm
- grubość prowadnicy: 19,1 mm
- wysokość prowadnicy: 70,8 mm

- udźwig: 150 kg na parę prowadnic

- wysuw: pełny 100%

- materiał: stal ocynkowana
- duża stabilność dla szerokich szuflad do 1000 mm
- zintegrowany mechanizm rozłączania

- testowana na 80 000 cykli

- zalecane elementy złączne: M5/M6 z łbem stożkowym

Oznaczenia zastosowane w tabeli:

- SL - długość
- TR - wysuw
- L - obciążenie

- W - waga

Prowadnice sprzedawane w komplecie (prawa + lewa).

Opcjonalne można zastosować kątowniki DZ634xx umożliwiające montaż prowadnic od spodu i z boku. Do kątowników producent zaleca zastosowanie śrub M6 z łbem stożkowym. Kątowniki należy zakupić osobno.
